Les Lecteurs de Disquettes

INDEX

Lecteur 8 pouces (BASF)

Lecteur 5 Pouces 1/4 "Full Height" (IBM)

Lecteur 5 Pouces 1/4 "Half Height" (IBM)

Lecteur 5 Pouces 1/4 Externe IBM 4869-86 et sa carte ISA

Lecteur 5 Pouces 1/4 Commodore 1541

Magazines

Vidéos




Haut

Lecteur 8 Pouces (BASF)

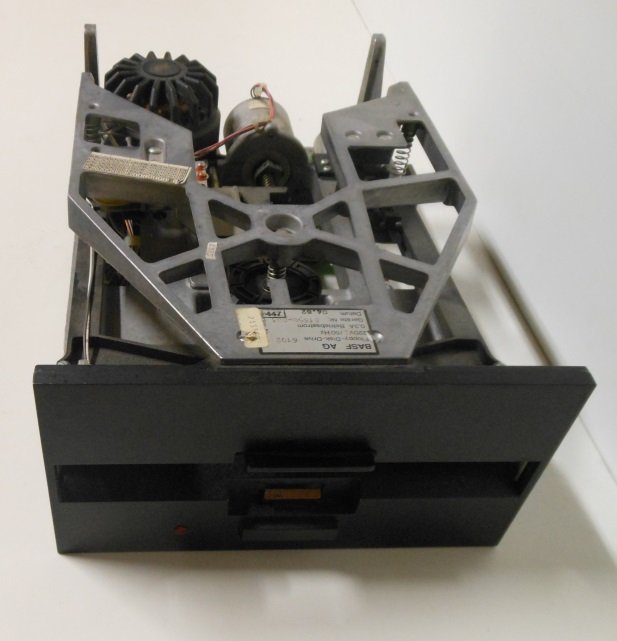

Lecteur disquettes BASF 8'' 1     Lecteur disquettes BASF 8'' 2

Lecteur disquettes BASF 8'' 3

Lecteur disquettes BASF 8'' 4

Spécifications techniques

La disquette 8 pouces est apparue en 1971, chez IBM, et elle n'était utilisable qu'en lecture, avec une capacité utilisable de 80 ko. Cette taille physique a subsisté quelques années (avec une capacité maximale de 1,2 Mo) avant de passer à des dimensions plus faibles, 5,25 pouces et 3,5 pouces.

Evolution des formats 8 Pouces :

Category Drive designation 23FD 33FD 43FD 53FD
Media designation N/A (read only) Type 1 Type 2 Type 2D
App. size 80 KB 242 KB 284 KB 303 KB 492 KB 568 KB 985 KB 1,136 KB 1,212 KB
Drive Heads (sides) 1 1 1 1 2 2 2 2 2
Spindle motor
speed (RPM)
90 360 360 360 360 360 360 360 360
Controller Transfer rate (kbit/s) 33.333 250 250 250 500 500 500 500 500
Encoding FM FM FM FM FM FM MFM MFM MFM
Media Track density (TPI) 32 48 48 48 48 48 48 48 48
Bit Density (BPI) 1,594 3,268 3,268 3,268 3,408 3,408 6,816 6,816 6,816
Density designation SS SD SS SD SS SD SS SD DS SD DS SD DS DD DS DD DS DD
Geometry of the
index cylinder (0)
Sectors N/A 26 26 26 26 26 26 26
Sector size (bytes) 128 128 128 128 (side 0:128
1:256)
(side 0:128
1:256)
(side 0:128
1:256)
Size (bytes) N/A N/A 3,328 3,328 6,656 6,656 9,984 9,984 9,984
Geometry of
remaining cylinders
Usable cylinders 32 73 74 74 74 74 74 74 74
Sectors per track 8 26 15 8 26 15 26 15 8
Number of sectors 256 1,898 1,110 592 3,848 2,220 3,848 2,220 1,184
Sector size (bytes) 319 128 256 512 128 256 256 512 1024
Capacity Formatted (bytes) 81,664 242,944 284,160 303,104 492,544 568,320 985,088 1,136,640 1,212,416
Formatted (KB) 79.75 237.25 277.5 296 481 555 962 1,110 1,184
SS = Single Sided; DS = Double Sided; SD = Single Density; DD = Double Density; N/A = Not Applicable; TPI = Tracks per Inch; BPI = Bits per Inch



Wikipedia : http://en.wikipedia.org/wiki/History_of_the_floppy_disk#The_8-inch_disk




Haut

Lecteur 5 Pouces 1/4 "Full Height" (IBM)

Lelcteur de disquette 5 1/4 Full Height IBM 1   Lelcteur de disquette 5 1/4 Full Height IBM 2

Lelcteur de disquette 5 1/4 Full Height IBM 2

Spécifications techniques

Format de disquette 5¼ pouces
Densité Lecteur Secteurs/piste Pistes/face Face Capacité Taux de transfert
Double PC/XT 8 40 1 160 Kio 250 kbit/s
Double PC/XT 8 40 2 320 Kio 250 kbit/s
Double PC/XT 9 40 1 180 Kio 250 kbit/s
Double PC/XT 9 40 2 360 Kio 250 kbit/s
Haute AT 15 80 2 1 200 Kio 500 kbit/s



Wikipedia : http://fr.wikipedia.org/wiki/Disquette#La_mini-disquette_de_5.22_.C2.BC




Haut

Lecteur 5 Pouces 1/4 "Half Height" (IBM)

Lelcteur de disquette 5 1/4 Half Height IBM 1   Lelcteur de disquette 5 1/4 Half Height IBM 2

Lelcteur de disquette 5 1/4 Half Height IBM 3

Spécifications techniques

Format de disquette 3½ pouces
Densité Lecteur Secteurs/piste Pistes/face Face Capacité Taux de transfert
Double PC/XT 9 80 2 720 Kio 250 kbit/s
Haute AT 18 80 2 1 440 Kio 500 kbit/s
Extra Haute AT 36 80 2 2 880 Kio 1 Mbit/s



Wikipedia : http://fr.wikipedia.org/wiki/Disquette#La_mini-disquette_de_5.22_.C2.BC




Haut

Lecteur 5 Pouces 1/4 Externe IBM 4869-86 et sa carte ISA

Lecteur de disquette 360ko Externe IBM 1  Lecteur de disquette 360ko Externe IBM 2

Lecteur de disquette 360ko Externe IBM 3

Carte ISA Lecteur Disquette 4968 IBM 1-2   Carte ISA Lecteur Disquette 4968 IBM 2-2




Haut

Lecteur 5 Pouces 1/4 Commodore 1541

Lecteur de disquette Externe Commodore 1541 1

Lecteur de disquette Externe Commodore 1541 2

Lecteur de disquette Externe Commodore 1541 3

Lecteur de disquette Externe Commodore 1541 4

Spécifications techniques

Track Sectors
(256 bytes)
bits/s
 1 - 17 21 16M/4/(13+0) = 307 692
18 - 24 19 16M/4/(13+1) = 285 714
25 - 30 18 16M/4/(13+2) = 266 667
31 - 35 17 16M/4/(13+3) = 250 000
36 - 42 17 16M/4/(13+3) = 250 000

Wikipedia : https://en.wikipedia.org/wiki/Commodore_1541

Manuel : Commodore vic 1541 floppy drive users manualCommodore vic 1541 floppy drive users manual (3.9 Mo)




Haut

Magazines

ABC Informatique :

Lecteurs de disquettes 5 1/4 (ABC6) 1-2Lecteurs de disquettes 5 1/4 (ABC6) 2-2

PC Novice :

Disques et disquettes, lumière sur un périphérique (PC NOVICE7) 1-7Disques et disquettes, lumière sur un périphérique (PC NOVICE7) 2-7Disques et disquettes, lumière sur un périphérique (PC NOVICE7) 3-7Disques et disquettes, lumière sur un périphérique (PC NOVICE7) 4-7Disques et disquettes, lumière sur un périphérique (PC NOVICE7) 5-7Disques et disquettes, lumière sur un périphérique (PC NOVICE7) 6-7Disques et disquettes, lumière sur un périphérique (PC NOVICE7) 7-7

Byte :

The new microfloppy standards (BYTE VOL8 N9) 1-6The new microfloppy standards (BYTE VOL8 N9) 2-6The new microfloppy standards (BYTE VOL8 N9) 3-6The new microfloppy standards (BYTE VOL8 N9) 4-6The new microfloppy standards (BYTE VOL8 N9) 5-6The new microfloppy standards (BYTE VOL8 N9) 6-6

Run :

Commodore 1541 (RUN I64) 1-3Commodore 1541 (RUN I64) 2-3Commodore 1541 (RUN I64) 3-3

Publicité :

Publicité lecteurs disquettes (BYTE VOL8 N10) Publicité Lecteur Disquette Full Height (CREATIVE COMPUTING MAGAZINE VOL5 N10) Publicité Lecteur Disquette Full Height (CREATIVE COMPUTING MAGAZINE VOL8 N8) Publicité Lecteur Disquette Full Height (CREATIVE COMPUTING MAGAZINE VOL10 N1) Publicité Lecteur de Disquette 8 Pouces (KILOBAUD MICROCOMPUTING 12-1979)




Haut

Vidéos

8-inch Floppy drive action :

5.25 Floppy via USB :

IBM 4869 5.25 inch external floppy drive :

Pseudo-booting from the IBM 4869 External floppy drive :
