1) Préambule / Le software :

Amateur d'anciens jeux vidéos de la grande époque des salles d'Arcades, rien de mieux pour rejouer aux "Hits" des années 80-90, qu'une borne d'arcade !

Une multitude d'émulateurs existent pour PC, le plus connu est le programme MAME (Multiple Arcade Machine emulator).

Mame logo



Ces émulateurs imitent le comportement des composants d'une borne d'arcade (Processeurs, carte mère,...), le programme du jeu est stocké dans un fichier appelé "ROM".

Wikipedia sur MAME : https://fr.wikipedia.org/wiki/MAME

Wikipedia sur ROM : https://fr.wikipedia.org/wiki/%C3%89mulation#.C3.89mulation_de_jeu



Toutes les ancienne bornes d'arcade, flippers, consoles de jeux sont de nos jours émulés et pratiquement toutes les "ROMS" sont disponibles sur Internet.

Le problème est de centraliser tout ça dans un programme de lancement ergonomique, c'est là qu’intervient HYPERSPIN.

Hyperspin

Ce dernier est un "Front End", c'est à dire une interface graphique qui lance des programmes en arrière plan "Back end".

En gros on choisit dans un menu la console voulue puis un jeu, Hyperspin va lancer discrètement la commande DOS adéquate de l'émulateur.

L'avantage du programme : pour chaque console et chaque jeu, on peut mettre une présentation graphique et une vidéo.



Voila ce que ça donne sur une des nombreuses vidéo Youtube pour HYPERSPIN :



Pour arriver à ce niveau d'émulateurs sur l'interface Hyperspin (avec pour chaque console ou jeu : La vidéo, la jaquette, la présentation associées,...) des packs existent fait par des communautés de fans sur Internet.



Le plus connu et actif :

Hyperfreespin



La borne d'arcade du Grenier Informatique a été construite en 2013 avec la version 1.1 d'Hyperspin.

A l'époque j'avais téléchargé des packs de "ROMS" sur Internet puis des packs de présentations et vidéos, j'ai dû vérifier que chaque jeu ai bien sa jaquette, sa vidéo, etc... compléter les trous, tester les jeux,...

En tout, plus de 10.000 jeux donc un an et demi de travail !

De nos jours, les nouvelles versions d'Hyperspin fonctionnent par d'autres type de lanceurs (Rocketklauncher) qui utilisent directement les librairies des émulateurs.

Plus simple mais plus difficile à faire soit même et les communautés comme citées plus haut, ont "Fermé leurs portes", il faut participer activement pour télécharger les packs...



Aussi on peut carrément acheter un disque dur tout fait sur des sites commerciaux :

http://www.hyperspin-systems.com




Haut

2) Le hardware :

Avant de commencer à faire des plans, il faut déjà avoir le matériel Informatique qui va composer la borne d'arcade :

- Un PC (Puissance et carte graphique à définir suivant les émulateurs voulus, par exemple l'émulation Playstation 2 et Dreamcast qui sont en 3D, demandent beaucoup de CPU et de RAM).

- Un disque dur de minimum 2 To (Les vidéos et certaines ROMS prennent beaucoup de place comme par exemple les jeux PSP qui font 1Go, PS1 ou Dreamcast de 600 Mo, PS2 de 4.6 Go,...)

- Un écran (Alors pour les puristes un écran CRT car les jeux sont faits pour, ou bien un écran plat de 24 pouces pour plus de facilité)

- Clavier, souris (Le temps de faire les configurations)

- Un joystick d'arcade



Pour ce dernier qui est le plus important, la référence est la marque X-ARCADE

2player2

Le fait d'avoir le joystick à l'avance, permet de tester et configurer les émulateurs sous Hyperspin pendant la construction de la borne.

Borne 51






Haut

3) Les plans de la borne :

Pour construire une borne, il faut un menuisier... ce que je ne suis pas, donc j'ai fait appel à un ami.

Le plus simple est de se baser sur l'existant, il existe quatre types de bornes :

Vertical Assis Table Borne de table
Borne1 Borne2 Borne3 1 Borne4



Il à choisi un modèle vertical, d'après ces photos trouvées sur Internet :

Cabinet1   Cabinet2

Les plans ont étaient faits visuellement d'après ces photos et se basant sur la taille d'une personne normale, pour faire simple : 1 mètre entre la planche qui compose le joystick et le sol (Photo de gauche)



Les plans :

Plan borne 2   Plan borne 3

Plan borne 4   Plan borne 5

Plan borne 1




Haut

4) La construction de la structure en bois :

Pour le bois, nous avons choisis des panneaux mélaminés noir avec une bonne épaisseur de 18mm, ce qui permet d'avoir un meuble lourd et stable :

Melamine 1   Melamine 2

Les bords sont recouverts d'un chant mélaminé blanc thermocollant :

Melamine 3

La structure est fixée via des tasseaux de bois :

Melamine 4



Maintenant que les mesures sont faites sur plan, le menuisier est passé à la découpe du bois et l'assemblage :

Borne 1

Borne 2

La structure principale montée :

Borne 3

Borne 4

Borne 5




Haut

5) Les ajouts sur la structure :

Une tablette pour poser l'écran :

Borne 6

Un tiroir coulissant pour poser le clavier et la souris :

Borne 7

Fermeture du haut avec deux haut-parleurs de voiture:

Borne 8b

Borne 11

Ajout de deux plaques qui vont maintenir l'écran et obscurcir ses contours :

Borne 12

Mise en place de deux ventilateurs silencieux sur le dessus de la borne :

Borne 10a

Borne 13

Deux néons pour éclairer le dessus :

Borne 14

Borne 15




Haut

6) La partie électrique :

Montage du PC :

Borne 16

Borne 17

Borne 18

Pour allumer, éteindre et en cas de "reset", je vais récupérer le petit boitier sur sa face avant avec les boutons et les leds :

Borne 19

J'ai allongé les câbles entre la carte mère et ce boitier :

Borne 20

Pour les deux haut-parleurs de voiture, j'ai recupéré l'amplificateur et le bouton de volume d'un modèle moyen de gamme Hercules :

Borne 21

Borne 22

Borne 23

Borne 24

Les trois parties sont fixées sur une plaque de bois peinte avec une bombe noire :

Borne 25

Borne 26

Borne 27

A gauche le bouton de volume puis deux prises jack, une prise USB, au mileu l'ampli Hercules et à droite : les boutons du PC ON/OFF et RESET :

Borne 29

La face avant :

Borne 31

Montage de la plaque sur la borne :

Borne 30

Borne 32

Mise en place du PC dans la borne et branchement, j'ai ajouté une multiprise USB pour que tout l'électrique soit contrôlé par le démarrage ou l'arrêt de l'ordinateur (donc par un seul bouton sur la plaque électrique en face avant) :

Priseusb

Borne 33

Ajout de la porte pour cacher le PC :

Borne 34

Sur l’arrière une plaque d'évacuation d'air et un trou pour la prise électrique :

Borne 35




Haut

7) Bannière et vitre :

Sur le haut de la borne, je vais mettre une bannière imprimé sur du papier glacé :

L'original de la bannière est disponible ici : Final mega mameFinal mega mame (803.95 Ko)



Borne 37

Borne 38

Borne 39

Maintenant pour la vitre de protection, quatre attaches aimantées sur les coins :

Borne 41

Borne 40

Les mesures prises sur la vitre, la peinture à été faite sur la face qui sera côté écran :

Borne 42

Le surplus gratté au cutter :

Borne 43

Le résultât après la vitre posé :

Borne 44




Haut

8) Incorporation du Joystick :

Pour plus de réalisme, le Joystick X-ARADE a été incorporé dans la structure :

Borne 45

La prise de mesure pour les boutons avant la découpe :

Borne 46

Des plaques en plastique transparentes sont utilisées sur le Joystick et pour protéger la bannière du haut :

Borne 48

Borne 47

Les coins ont étés arrondis :

Borne 49

Les boutons sont reconnectés un par un par le dessous :

Borne 50

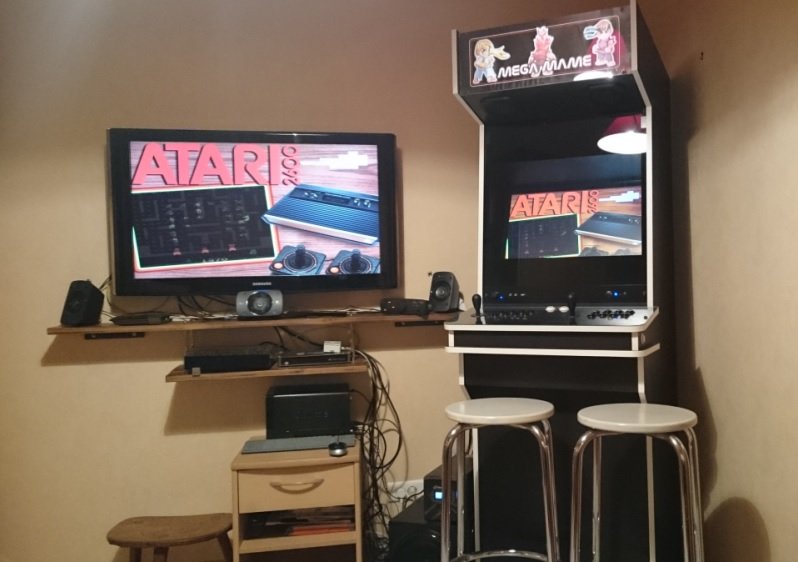

Et voila le résultat final :

Borne fin1   Borne fin2 1




Haut

9) La borne en fonctionnement :

Un concours de Street fighter 4 :

Borne fin

Présentation de la borne :

Dans cette vidéo : Présentation de la borne et des systèmes disponibles, jeux d'arcades, jeux de flipper, mode Jukebox, sortie grand écran, mode jeux de consoles via manette XBOX 360.
