1)Synopsis

Cette page est un test d'un des câbles vendus sur Internet pour brancher un lecteur de disquette standard 3.5 pouces sur un Amstrad CPC (Model 464, 6128, 464+ ou 6128+).

Ce câble se branche sur la prise en face arrière : "Expansion port"

Cpc464 connectors

Les modèles Amstrad "+" et certains 6128 utilisent une prise "Centronics" :

6128 centronics

Les autres une prise "Edge" :

6128 edge

Il faut donc acheter le câble avec le bon connecteur suivant votre modèle d'Amstrad.



Donc pour mon Amstrad CPC 6128 Plus (Voir dans la collection), j'ai choisi un modèle en version "Centronics" sur EBAY, pour 35 euros (Frais de port inclus).

Ce pack se compose du câble, d'un lecteur de disquette et son alimentation qui est une prise en "Y" doublant l'alimentation de l'écran officiel Amstrad.

6128 ebay1

Une version avec prise d’alimentation 5v secteur existe aussi :

6128 ebay2



La nappe du lecteur de disquette comporte deux interrupteurs :

6128 cable

Celui de droite permet de changer la face de la disquette, les disquettes d'origines Amstrad CPC étant en format 3'' avec écriture sur les deux faces :

Disk3pouces

Interrupteur de gauche lui permet de faire passer le lecteur de disquette comme un lecteur A: ou B:

Certain jeux ne fonctionnent uniquement qu'à partir d'un lecteur A:



Aussi il peut être facilement fait soit-même, plusieurs schémas existent sur Internet.

Le tutoriel de fabrication le plus détaillé que j'ai trouvé est sur ce site : http://www.amstradtoday.com/upgrade/upgrade.htm



2)Réception du câble et essai

J'ai reçu le paquet avec le câble environ une semaine après la commande :

Cable cpc 1

Cable cpc 2

Cable cpc 3



Branchement sur l'Asmtrad :

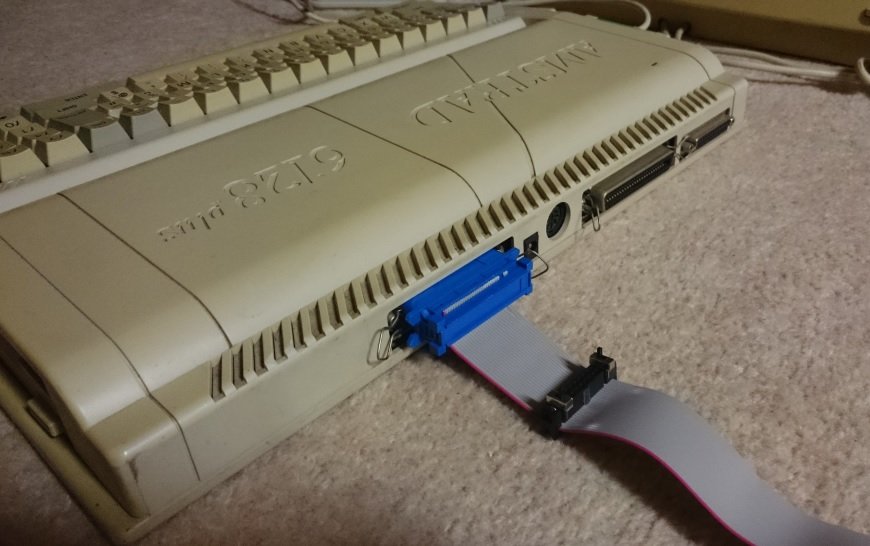

La prise "Centronics" sur le port extension de l'Amstrad :

Cpc6128 3 5 1

La nappe IDE sur lecteur de disquettes :

Cpc6128 3 5 2

Le dédoubleur pour l'alimentation de l'Amstrad et maintenant du lecteur de disquettes :

Cpc6128 3 5 3

L'alimentation côté lecteur de disquettes :

Cpc6128 3 5 4



Maintenant je vais recréer une disquette à partir des images (.DSK) du pack CPC (2600 jeux) : Pack Jeux Amstrad CPC

L'utilitaire pour ça CPCDiskXP est très simple d'utilisation, mais il faut absolument un lecteur de disquettes interne à votre Ordinateur.



La vidéo pour la disquette du jeu X-OUT :



Conclusion : Très bon câble pour pourvoir accéder à toute la collection des jeux CPC, très facile à installer ou faire soit-même.

Le fait de pouvoir le brancher sur le port externe et utiliser les interrupteurs pour passer d'un lecteur principal A: ou secondaire B:, n'altère pas le matériel original.
