Changement Pile Toshiba T3100

Remplacement de la pile CMOS d'un ordinateur portable TOSHIBA T3100e.

Symptômes :

Au démarrage de l'ordinateur, plusieurs erreurs apparaissent :

Toshiba cmos 0



1)Recherche d'informations sur la pile

Voici les informations trouvées sur Internet et dans la documentation Toshiba :

Type de pile trouvé dans le "maintenance manual" : Toshiba t3100e maintenance manualToshiba t3100e maintenance manual (3.75 Mo)

Page Appendix B (B-1) :

Toshiba lithiumbat 0

Sur ce site : http://www.instructables.com/id/Disassembly-of-T3100e-Laptop, je peux voir à quoi ressemble la pile CMOS et son emplacement.

Toshiba lithiumbat 2

En cherchant sur Internet "Toshiba T3100 3.6v cmos", je suis tombé sur ce site anglais de vente de batteries : http://smallbattery.company.org.uk/sbc_tl-5242w.htm

Toshiba lithiumbat 3

La référence d'une pile de remplacement semble être "TL-5242/W"

J'ai recherché cette référence sur un site de vente en France "All-batteries.fr", elle existe pour 29,90 Euros:

Toshiba lithiumbat 4

Un document PDF est disponible sur ce même site avec plus d'information sur la pile : Tl5242wTl5242w (98.54 Ko)

Je peux y voir la forme de la prise qui ne semble pas correspondre à celle du Toshiba, il va falloir réutiliser celle de l'ancienne pile en soudant les fils.

Toshiba lithiumbat 6

La pile est commandée.

...

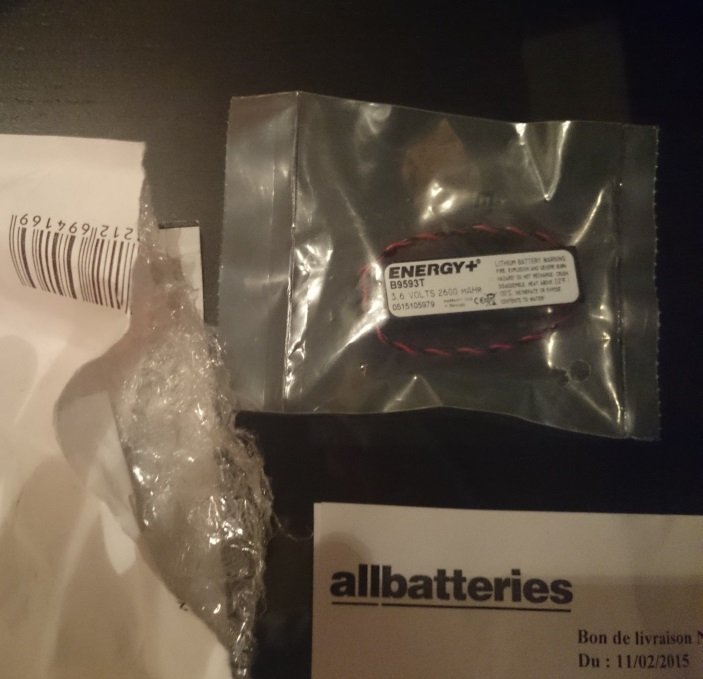

3 semaines plus tard car la pile n'était pas disponible en stock, j'ai enfin reçu le colis.

Bat toshiba t3100e 1

Bat toshiba t3100e 2



2)Démontage et remplacement de la pile

Pour démonter correctement le Toshiba, j'ai trouvé ces deux pages intéressantes dans le "maintenance manual" : Toshiba t3100e maintenance manualToshiba t3100e maintenance manual (3.75 Mo)

Demontage 1

Demontage 2

Démontage des 3 vis du dessous.

Bat toshiba 1

Maintenant il faut déboiter le clavier.

 Bat toshiba 2

Retrait du clavier, attention il y a une nappe entre le clavier et la carte mère, pas besoin de débrancher la nappe qui est assez longue.

Bat toshiba 3

Retrait des 2 vis de la plaque de protection.

Bat toshiba 4

Bat toshiba 5

Retrait de l'ancienne pile.

Bat toshiba 6

Comme prévu, les deux connecteurs de l'ancienne et la nouvelle pile sont différents.

Pile toshiba 10

Découpage des connecteurs.

Pile toshiba 11

Préparation de la soudure et mise en place d'une gaine thermos rétractable.

Pile toshiba 12

Soudure des câbles et rétractation de la gaine.

Pile toshiba 13

Mise en place de la nouvelle pile.

Pile toshiba 15

Voila, il ne reste plus qu'à tester si les paramètres du BIOS restent après l'arrêt électrique de l'ordinateur.

Parfait, opération terminée.
