Restauration Amstrad 1512

Amstrad1512



1)Premier démarrage de l’ordinateur

 Aucunes erreurs apparentes au démarrage, l’ordinateur boot bien sur la disquette système MS-DOS d'origine Amstrad A:\, le BIOS et le DOS sont en langue espagnole.

Amstrad pc1512 disks

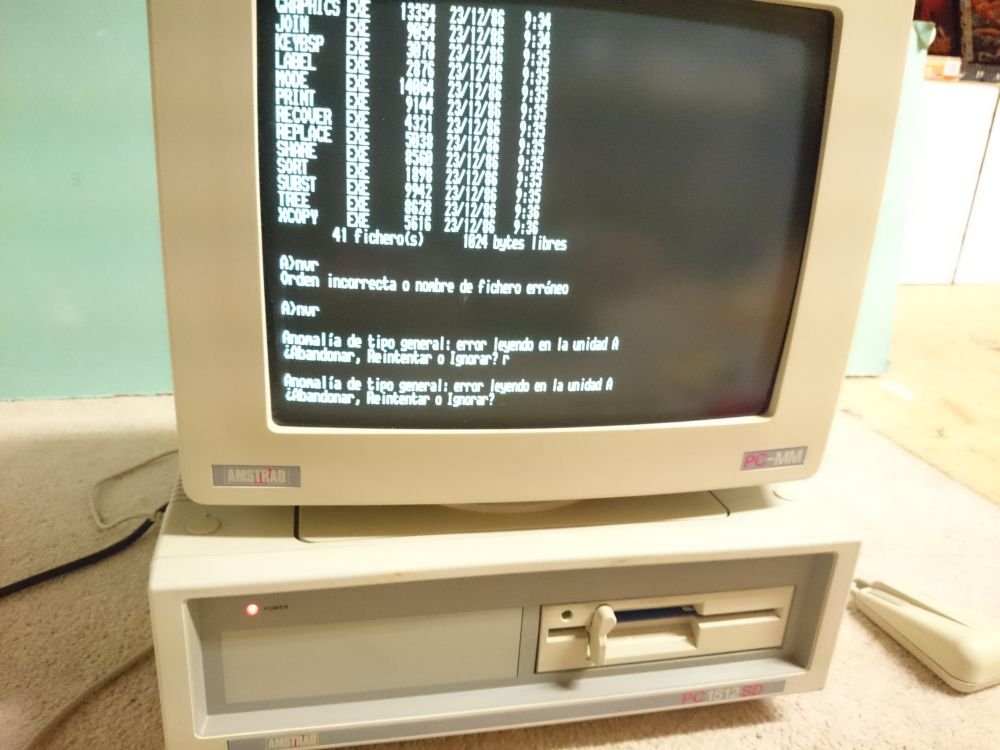

Par contre en essayant la troisième disquette qui contient l'utilitaire de modification du BIOS "nvr.exe" :

Anonalia de tipo general : error leyendo en la unidad A

Restauration amstrad1512 1

Cause

La disquette doit être trop vielle, elle à perdu son magnétisme.

Action

Téléchargement des disquettes systèmes sur Internet, disponible ici : Amstrad 1512 system disksAmstrad 1512 system disks (745.11 Ko)

 J'ai pu lancer nvr.exe à partir de la copie de la troisième disquette :

Restauration amstrad1512 2

L'utilitaire est en Anglais, par contre mauvaise surprise, aucune option pour changer la langue du BIOS Espagnol.



1)Ouverture de l'ordinateur

Restauration amstrad1512 0

Cause

Pour mettre en place un simulateur de disque dur via une carte Compaq Flash acheté sur Ebay :

XT-IDE rev.2 8-bit ISA IBM XT PC AT adapter with 1GB CF drive - working

Restauration amstrad1512 3

Ainsi qu'un lecteur de disquette 3 1/2 avec un rack 5 1/3 acheté sur EBAY :

Mitsubishi MF355F-3250MG Floppy Drive Cream Bezel 5 1/4'' Bay

Lecteur



Action

Ouverture du slot pour le deuxième lecteur

Restauration amstrad1512 5

Création d'un cable avec 2 prises d'alimentation, une pour le simulateur de disque dur en carte flash, l'autre pour le lecteur de disquette

Restauration amstrad1512 4

Mise en place du lecteur

Restauration amstrad1512 6

 Branchement du câble d'alimentation et du câble MFM sur le lecteur disquette via un convertisseur MFM > IDE

Ce genre de convertisseur ne coute que quelques euros sur Ebay, il est possible de le faire soit même avec de la patience en soudant les 34 fils d'une vielle nappe MFM et d'une nouvelles en IDE.

 Floppy, mfm, zip, 34 pin to slot adapter and Molex to floppy power adapter

Restauration amstrad1512 7

 Restauration amstrad1512 8

Le résultat final avec les deux lecteurs

Amstrad1512 fin



 1)Le clavier

Nouvelle surprise, la lettre "T" et la touche  "8" du clvaier numérique (Haut) , ne fonctionnent plus.

Impossible d'aller vers le haut sur Digger :

Restauration amstrad1512 14



Cause

Quelques ressorts du clavier ont dû se casser avec le temps donc le contact ne se fait plus avec la matrice des touches.

 Action

Ouverture du clavier

Restauration amstrad1512 16

Restauration amstrad1512 17

Ici on voit bien un des ressorts cassé par de la rouille

Restauration amstrad1512 18

Pour réparer, j'ai mis un peu de Super glue dans le trou pour faire tenir le ressort à la verticale

Restauration amstrad1512 19   Restauration amstrad1512 20

 Les touches "haut" et "T"  fonctionnent de nouveau

Restauration amstrad1512 21

Le résultat final

Amstrad 1512ok
