1)Premier essai et analyse

Dans cette restauration, je vais m'occuper d'un Sinclair ZX81 qui a deux problèmes :

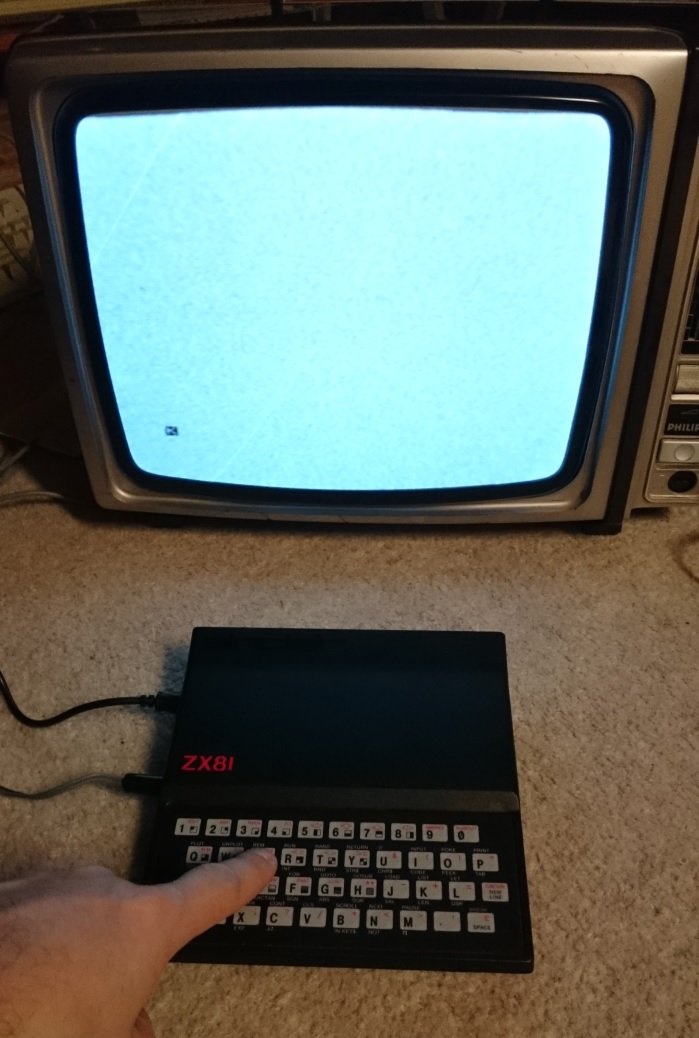

- Les touches du clavier ne répondent plus :

Restau zx81 1

- L'affichage à l'écran est de très mauvaise qualité sur une Télévision récente LCD

K



Pour les touches du clavier, la première chose à faire est d’ouvrir le boitier pour voir l'état de la nappe de connexion :

Quatre vis à retirer par le dessous de la coque :

Restau zx81 2

Trois vis à retirer sur la plaque du circuit imprimé :

Restau zx81 3

Une chose très fréquente sur ces ordinateurs de plus de 30 ans, la nappe qui relie le clavier à la carte mère se craque avec le temps.

Ici en ouvrant le boitier, j'ai retrouvé la nappe complétement sectionnée en plusieurs morceaux :

Restau zx81 4

La structure de la nappe s'est complètement modifiée avec le temps et se casse à la moindre pression :

Restau zx81 5



Il n'y à aucun moyen de pallier à ce problème, j'ai essayé de coller des fils dénudés pour refaire la connexion mais ce travail est quasiment impossible et j'ai du abandonner :

Restau zx81 6

Restau zx81 7



Pour l'affichage sur un écran plat, le problème est connu car ces ordinateurs sont prévus pour des Télé CRT avec recherche de fréquences manuelles via potentiomètre :

Restau zx81 53



Sur un écran plat via la prise antenne, l'image du ZX81 est quasiment illisible, même avec le "réglage de fréquence fin" numérique

Heureusement des fans du ZX81 ont travaillé sur ces problèmes et des solutions existent !






Haut

2)Changement du clavier

Pour le clavier qui n'est qu'une membrane collé sur la coque en plastique (donc irréparable), il existe des vendeurs sur EBAY pour un remplacement complet du clavier (Touches + Nappe).

Restau zx81 8



J'ai commandé cette solution pour 26,98 euros (Frais de port inclus).

Arrivé d'Allemagne en cinq jours, voici le courrier reçu :

Restau zx81 9

Restau zx81 10

Restau zx81 11



Pour l’installation, il faut d'abord retirer l'ancien clavier :

Restau zx81 12

Restau zx81 13

Restau zx81 14



La mise en place du nouveau clavier est facile :

- Passer la nappe dans le trou

Restau zx81 15

- Enlever le film de protection pour la partie collante

Restau zx81 16

- Bien appuyer pour coller la membrane

Restau zx81 17

Restau zx81 18

- Insérer la nappe dans son port sur la carte mère

Restau zx81 19

- Basculer et revisser la carte mère sur le boitier

Restau zx81 21

Voila pour le remplacement du clavier.






Haut

3)Achat et installation du ZXVid Composite Mod

Maintenant passons à la solution pour avoir une image de qualité sur un écran plat :



Une carte ZXVid achetée sur : http://www.sellmyretro.com

Restau zx81 22



Cette petite carte se place dans le boitier métallique du modulateur RF, il faut donc retirer l'électronique du modulateur, placer la carte et souder quelques fils.

Elle coute 30£, une version déjà intégrée dans le boitier du modulateur existe aussi pour 45£.



Le colis qui vient d’Angleterre est arrivé 6 jours après la commande :

Zxvid 1

Zxvid 2

Zxvid 3



Mise en place :

Pour mettre en place ce module, une notice est disponible sur Internet, vous pouvez la télécharger ici : Zxvid manualZxvid manual (960.36 Ko)

Je vais la suivre pour faire le montage :

Restau zx81 23



Retrait du capot qui protège le circuit vidéo

Restau zx81 24

Restau zx81 25

Pour retirer le boitier, il faut dessouder quatre points

Restau zx81 26

Restau zx81 27

Le boitier dessoudé

Restau zx81 28

Retrait du capot en dessous du circuit

Restau zx81 29

Restau zx81 30

Restau zx81 31

Maintenant il faut dessouder les deux fils qui sortent du boitier

Restau zx81 32

Restau zx81 33

Restau zx81 34

Puis enlever l’étain qui bloque le circuit imprimé sur les bords du boitier :

Restau zx81 35

Après on peut essayer de retirer la plaque en la poussant avec un tourne-vis :

Restau zx81 36

Si ça bloque, on peut employer la manière forte :

Restau zx81 37

Restau zx81 39

Restau zx81 40



Maintenant que le boitier est vide, on va pouvoir le remonter avec le nouveau circuit :

Remise en place de la plaque du fond

Restau zx81 41

Restau zx81 42

Remise en place du carton isolant

Restau zx81 43

On dois passer les fils du nouveau circuit ZXvid dans les trous pour les soutires du boitier

Restau zx81 44

Restau zx81 45

Ensuite on peut ressouder le boitier sur la carte mère du ZX81 :

Restau zx81 46

Restau zx81 47



Passons à la soudure des fils :

Le fils extérieur rouge est à souder sur le troisième trou en partant du haut de la marte mère (Attention : Souder sur le dessus et dessous de la carte mère pour avoir les deux contacts)

Restau zx81 48

Le fils extérieur jaune est à souder dans le trou juste au dessus de la résistance R34 (Attention à souder sur le dessus et dessous de la carte mère pour avoir les deux contacts)

Restau zx81 49

Le fils intérieur jaune est à souder directement sur le boitier métallique

Restau zx81 50

Le fils intérieur rouge est à souder sur la broche de la prise composite

Restau zx81 51



Voila, on va pouvoir tester la nouvelle sortie composite :

Restau zx81 52



Conclusion : Ce montage est très simple à réaliser, le résultat donne une image parfaite sur les écrans plats récents.

On peut ensuite utiliser un adaptateur COMPOSITE/PERITEL pour le branchement sur la TV :

Pca 490 1
