Restauration Compaq Deskpro286

Après l'achat d'un ordinateur Compaq 286 DESKPRO, je vais devoir le restaurer car son état est très moyen mais le prix était vraiment très intéressant.

L'annonce Ebay :

Restauration compaq 286 0



INDEX

Analyse

Ouverture

Premiers essais de démarrage

Démontage, nettoyage, remontage

Partitionnement formatage et installation MS-DOS

Remplacement des pièces

Nettoyage du clavier, mise en place du lecteur de disquette et de la pile






Haut

1)Analyse

La première étape est d'analyser ce que comporte la machine et essayer de l'allumer.

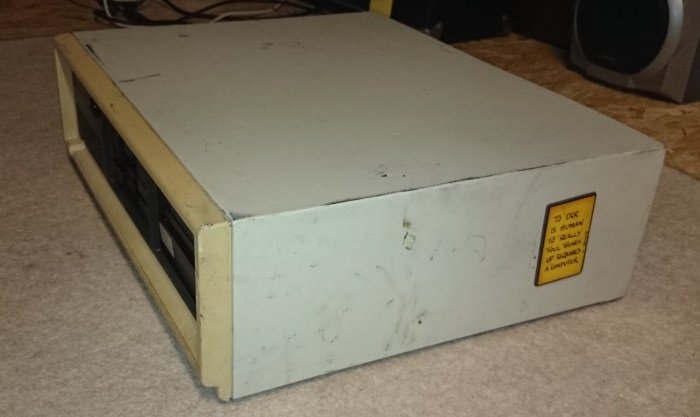

La coque est très salle et abimée, une espèce de sticker comme une magnet pour frigo est collé sur un des côtés.

Restauration compaq 286 1

Dans le compartiment du bas, il y à un disque dur de TYPE 17, au mileu de l'ordinateur : 2 lecteurs de disquette 5 1/4.

Restauration compaq 286 2

Par rapport au tableau de référencement des disques durs par TYPE : http://www.le-grenier-informatique.fr/pages/documents/ibm-at-clones-disk-type.html

Ce disque doit faire 40 Mb :

Restauration compaq 286 12

Sur  l'arrière, il y a 2 sorties vidéo : Une pour les écrans Compaq avec un type de prise propriétaire au constructeur.

Et une sortie standard d'une carte Graphique.

Restauration compaq 286 3




Haut

2)Ouverture

Voyons ce qu'il y à dans l'ordinateur en retirant la coque.

- Le haut parleur qui sert aussi à maintenir les cartes est détaché.

- La plaque en plastique du disque dur ne tient pas, idem pour la plaque qui bouche le trou du haut, la fixation est cassée.

Restauration compaq 286 4

3 cartes sont présentes dans l’ordinateur :

1) Carte parallèle pour les imprimantes.

2) Carte contrôleur pour les 2 lecteurs de disquettes et le disque dur.

3) Une carte Graphique.

Restauration compaq 286 5

En regardant de plus prêt, la carte graphique est de type couleur EGA.

Restauration compaq 286 6




Haut

3)Premiers essais de démarrage

Avant de démarrer cette machine, n'ayant pas d'écran Compaq je vais utiliser celui d'un IBM.

Sur la carte Graphique, il y à plusieurs switchs.

Restauration compaq 286 10

Restauration compaq 286 11

Il va falloir trouver des informations sur cette carte graphique pour bien paramétrer ces switchs.

J'ai trouvé dans la documentation du Compaq 386 une partie (Page 240) sur cette carte graphique, qui semble présente dans toutes leurs machines de cette époque : Compaq deskpro 386 maintenance and service guideCompaq deskpro 386 maintenance and service guide (7.86 Mo)

Sw1

C'est parti pour le premier lancement.

Après ce premier test, je peux ajouter dans la liste que le premier lecteur de disquette ne fonctionne plus, le deuxième oui mais le levier ne se bloque pas.

Aussi, le disque dur ne semble n'être pas reconnu par la carte mère.

Je vais changer les deux lecteurs de disquettes avec comme A:\ un lecteur 720ko et B:\ un lecteur 5 1/4 (J'ai tout ça en stock).

Pour faire ces modifications et accéder au BIOS de la machine, il faut utiliser une disquette "Compaq Diagnostics Disk" : Compaq diagnostics diskCompaq diagnostics disk (823.95 Ko)



Comme je change le premier lecteur de disquette par un 3 1/2, je vais utiliser la version 720Ko du programme.

Aussi j'ai utilisé ce programme de reconstruction de la disquette "Diagnostics" sur un vieux Olivetti mais cette opération peut être faite d'un ordinateur récent, si il est pourvu d'un lecteur de disquette 3 1/2.

Conclusion sur ce deuxième démarrage, la disquette Compaq à configuré le BIOS automatiquement, j'ai n'ai eu qu'à appuyer sur "F3" pour enregistrer la nouvelle configuration et au reboot, le disque dur à fonctionné de nouveau.

Ce disque dur est partitionné en 2 lecteurs C:\ et D:\, des programmes d'une entreprise Américaine sont présents, le fait que le disque n'était pas reconnu avant la configuration du BIOS est surement dû à la pile CMOS qui doit être trop vieille.

Tadiran




Haut

4)démontage, nettoyage, remontage

Maintenant que le matériel est testé et que tout à l'air de fonctionner, je vais tout démonter pour nettoyer complètement ce Compaq 286 :

Retrait des cartes et du haut parleur cassé.

Restauration compaq despro 286 1

Retrait des lecteurs de disquettes 5 1/4.

Restauration compaq despro 286 2

Retrait du disque dur.

Restauration compaq despro 286 3

Retrait du support métallique.

Restauration compaq despro 286 4

Retrait de la carte mère.

Restauration compaq despro 286 5

Nettoyage de la carte mère, j'utilise un pinceau que je mouille avec une lingette.

Restauration compaq despro 286 6

Restauration compaq despro 286 7



Restauration compaq despro 286 8

Maintenant je vais réparer le haut parleur qui sert aussi de support pour les cartes de l'ordinateur.

Restauration compaq despro 286 9

Restauration compaq despro 286 10

Remise en place du haut parleur sur la caisse.

Restauration compaq despro 286 11

Ensuite, je vais recoller le cache pour l'emplacement d'un second disque dur, sur le support métallique.

Restauration compaq despro 286 12

Replacement du support métallique dans la caisse.

Restauration compaq despro 286 13

Replacement des cartes.

Restauration compaq despro 286 14a

Nettoyage du disque dur.

Restauration compaq despro 286 14b

Remise en place du disque dur.

Restauration compaq despro 286 15

Je vais remplacer un des lecteurs 5 1/4 par autre que j'ai en stock.

Restauration compaq despro 286 16

Déplacement des tiges métalliques pour emboiter le lecteur dans la caisse.

Restauration compaq despro 286 17

Pour le lecteur A:\, je vais mettre un lecteur 3 1/2 avec un adaptateur MFM > IDE et un adaptateur Grande MOLEX > Petite MOLEX.

Ibm 5155 5

Emboitement des lecteurs de disquettes.

Restauration compaq despro 286 18

Voila, il ne reste plus qu'à nettoyer la coque du Compaq avec des lingettes.

Restauration compaq despro 286 19

Une dernière chose, le sticker sur le côté, n'était en fait qu'une magnet aimentée que j'ai pu retirer facilement.

Restauration compaq despro 286 20




Haut

5)Partitionnement formatage et installation MS-DOS

Maintenant que l'ordinateur est nettoyé et remonté , je vais m'occuper de refaire le disque dur :

- Dé-partitionner avec FDISK

- Installer MS-DOS 6.2 avec un formatage complet du disque : Dos620 fr 720koDos620 fr 720ko (5.33 Mo)

- Tester les mauvais secteurs avec Norton Disque Doctor : Norton utilities 4 5Norton utilities 4 5 (590.3 Ko)




Haut

6)Remplacement des pièces

Je vais commander un adaptateur pour assembler le lecteur de disquette 3 1/2 dans un emplacement 5/14 et une pile de remplacement pour le BIOS.

J'ai aussi trouvé un clavier d'origine pour pas trop cher.

Exemple d'adaptateur disponible sur EBAY :

Floppy bay 5 ebay

Pour la pile du BIOS, j'en ai trouvé une équivalente sur AMAZON.COM

Tadiran 72 amazon

L'annonce EBAY pour le clavier :

Clavier compaq ebay

La baie 5 1/4 pour le lecteur de disquette 3 1/2 :

Baie514

Réception de la pile pour le BIOS :

Pilebios

La nouvelle pile (A gauche) et l'ancienne (A droite).

Pilebios2

L'arrivée du clavier.

Clavier compaq 1

Clavier compaq 2

Branchement du clavier et de la pile sur l'ordinateur.

Clavier pile compaq

Test du clavier et du BIOS avec la nouvelle pile, j'ai eu un problème avec le lecteur 3 1/2 qui était reconnu comme un lecteur 5 1/4 de 360Ko par le BIOS.

En le remplaçant par un autre modèle, le BIOS l'a configuré comme un 5 1/4 de 1.2 Mo, les disquettes 720 Ko dans cette configuration semblent être lisibles.




Haut

7)Nettoyage du clavier, mise en place du lecteur de disquette et de la pile

Je vais nettoyer le clavier touche par touche avec un pinceau imbibé d'alcool à 90°

Netclaviercompaq1

Netclaviercompaq2

Mise en place de la pile sur le scratch du boitier.

Pilescratch

Montage du lecteur de disquette 3 1/2 dans la baie 5 1/4.

Lecteurdisk1

Je réutilise les barres de l'ancien lecteur de disquette 5 1/4.

Lecteurdisk2

Mise en place dans le boitier et vissage sur le côté.

Lecteurdisk3

Il ne reste plus qu'à fermer le boitier.

Lecteurdisk4
