| Constructeur | Apple (États-Unis) |
|---|---|
| Microprocesseur | Motorola 68000 à 8 MHz |
| Mémoire vive (RAM) | 1 Mo, extensible jusqu'à 4 Mo |
| Affichage | Écran monochrome intégré 512×342 |
| Capacités sonores | 4 voies PCM |
| Clavier | Clavier étendu séparé |
| Interfaces | Lecteur de disquettes externe, port SCSI externe, 2 ports ADB, 2 ports série mini-DIN, 1 slot d'extension interne PDS |
| Stockage | Disque dur 40 Mo intégré |
| Système d'exploitation | System Software 2.0 |
| Dimensions | 34,5 × 25 × 27 cm |
| Poids | 7,7 kg |
| Lancement | Août 1989 |
Le sigle FDHD, pour Floppy Disk High Density, désigne l'ajout de lecteurs de disquettes haute densité 1,4 Mo à un châssis Macintosh SE par ailleurs inchangé. Apple procédait souvent ainsi à la fin des années 1980 : plutôt que de renouveler entièrement une gamme, la firme faisait évoluer un modèle existant par petites touches, au gré des composants disponibles chez ses fournisseurs.
Un Motorola 68000 et un écran monochrome intégré au châssis
Le cœur de la machine reste un Motorola 68000 à 8 MHz, le même processeur qui équipait le Macintosh original de 1984, cinq ans plus tôt. Le SE FDHD ne cherche donc pas la puissance de calcul brute mais la stabilité d'une architecture déjà bien connue des développeurs, avec un catalogue logiciel mature accumulé depuis le lancement de la gamme.

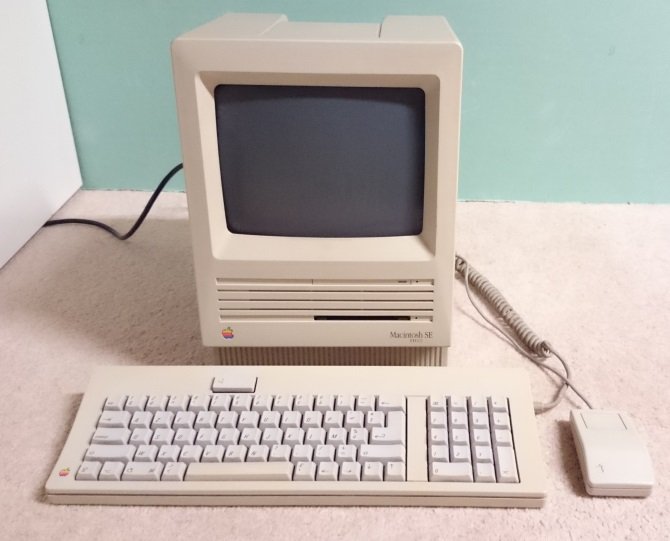

L'écran monochrome de 512×342 pixels est intégré directement dans le châssis, comme sur tous les Macintosh compacts depuis 1984. Cette intégration écran-unité centrale, signature visuelle de la gamme, simplifiait l'installation pour l'utilisateur final au prix d'une impossibilité totale de changer d'écran sans intervention technique lourde sur la carte mère.
Un disque dur 40 Mo d'origine et un jeu de ports complet
Contrairement au SE original, le SE FDHD intègre d'origine un disque dur de 40 Mo, une capacité confortable pour l'époque qui dispensait l'utilisateur de jongler en permanence avec des disquettes pour ses logiciels et documents courants. La mémoire vive, 1 Mo d'origine, pouvait être étendue jusqu'à 4 Mo pour les usages les plus gourmands, traitement d'image ou mise en page notamment.
Le jeu de ports reste riche pour une machine de cette taille : un port SCSI externe pour brancher disques durs et scanners tiers, deux ports ADB pour clavier et souris, deux ports série mini-DIN pour imprimante et modem, et un unique slot d'extension interne au format PDS pour les cartes d'accélération ou d'extension vidéo proposées par des fabricants tiers.
Quatre voies sonores PCM et un clavier étendu
Le son embarque quatre voies PCM, un net progrès par rapport au simple haut-parleur des tout premiers Macintosh, suffisant pour les alertes système et les premiers logiciels multimédias qui commençaient à exploiter le son numérique sur la plateforme à la fin de la décennie.
Le clavier étendu séparé, livré avec sa souris Apple d'origine, reprend la disposition déjà standardisée sur les autres Macintosh de la période, avec pavé numérique et touches de fonction intégrées – un net contraste avec le tout premier clavier compact du Macintosh 128K, qui ne proposait ni l'un ni l'autre.
System Software 2.0 et une présentation officielle en août 1989
System Software 2.0 fait tourner la machine, avec une interface graphique déjà mature et une compatibilité logicielle étendue héritée des versions précédentes du système. La presse spécialisée américaine, Byte en tête, couvrait régulièrement les évolutions de la gamme Macintosh compacte, dont le SE FDHD représente une itération tardive mais significative.
Apple a officiellement présenté le SE FDHD en août 1989, en commercialisant à la fois des unités neuves et une mise à jour de ROM pour les propriétaires de SE d'origine souhaitant profiter du nouveau lecteur SuperDrive. Cette mise à jour standardisait au passage le disque dur de 40 Mo, jusque-là proposé en option seulement sur le SE classique.
Un boîtier compact et un lecteur SuperDrive à ne pas confondre
Sous son boîtier compact de 34,5 sur 25 sur 27 cm, la machine pèse 7,7 kg, un poids conséquent qui s'explique par le tube cathodique intégré directement dans le châssis – la même contrainte physique qui a façonné le design de tous les Macintosh compacts depuis le modèle original de 1984.
Le nom « SuperDrive » donné au nouveau lecteur de disquettes 1,4 Mo ne doit pas être confondu avec les lecteurs optiques CD/DVD que la même appellation désignera plus tard sur d'autres gammes Apple. En 1989, il s'agissait uniquement d'un lecteur de disquettes capable de lire aussi bien le format 800 Ko des anciens Macintosh que les disquettes MS-DOS, une compatibilité croisée appréciable pour échanger des fichiers avec le monde PC.
Questions fréquentes
Que signifie le sigle FDHD sur ce Macintosh SE ?
Floppy Disk High Density, c'est-à-dire l'ajout de lecteurs de disquettes haute densité 1,4 Mo au châssis du Macintosh SE original. Apple faisait souvent évoluer ainsi un modèle existant par petites touches, plutôt que de renouveler entièrement sa gamme à chaque avancée technique disponible.
Quel processeur équipe le Macintosh SE FDHD ?
Un Motorola 68000 à 8 MHz, le même processeur que le tout premier Macintosh de 1984. Ce choix privilégiait la stabilité d'une architecture déjà connue des développeurs plutôt que la puissance de calcul brute, avec un catalogue logiciel mature accumulé depuis le lancement de la gamme.
Le Macintosh SE FDHD dispose-t-il d'un disque dur d'origine ?
Oui, un disque dur de 40 Mo intégré d'origine, une capacité confortable pour l'époque qui évitait à l'utilisateur de jongler en permanence avec des disquettes pour ses logiciels et documents courants au quotidien. Sur le SE classique, ce disque restait une option payante plutôt qu'un équipement de série.
Quelle est la résolution de l'écran du Macintosh SE FDHD ?
512×342 pixels en monochrome, intégré directement dans le châssis comme sur tous les Macintosh compacts depuis 1984. Cette intégration simplifiait l'installation, au prix d'une impossibilité totale de changer d'écran sans intervention technique lourde sur la carte mère de la machine.
Quels ports d'extension propose le Macintosh SE FDHD ?
Un port SCSI externe, deux ports ADB pour clavier et souris, deux ports série mini-DIN pour imprimante et modem, et un unique slot d'extension interne au format PDS réservé aux cartes d'accélération ou d'extension vidéo proposées par des fabricants tiers de l'époque.
Quelle est la RAM maximale du Macintosh SE FDHD ?
1 Mo d'origine, extensible jusqu'à 4 Mo pour les usages les plus gourmands en mémoire, comme le traitement d'image ou la mise en page assistée par ordinateur, deux usages professionnels déjà très répandus sur la plateforme Macintosh à la fin des années 1980.
